Ako poskytovateľ riešení na dierovacie formy chápem výzvy a zložitosti spojené s navrhovaním dierovacej formy pre výrobky nepravidelného tvaru. Tieto typy produktov často predstavujú jedinečné požiadavky na dizajn, ktoré si vyžadujú starostlivé zváženie. V tomto blogu sa podelím o komplexný návod, ako navrhnúť dierovaciu formu na výrobky nepravidelného tvaru, pričom vychádzam z mojich dlhoročných skúseností v tomto odvetví.
Pochopenie požiadaviek na produkt
Prvým krokom pri navrhovaní dierovacej formy pre výrobky nepravidelného tvaru je dôkladné pochopenie požiadaviek na výrobok. To zahŕňa materiál výrobku, jeho rozmery, tolerancie a množstvo, ktoré sa má vyrobiť. Rôzne materiály majú rôzne vlastnosti, ako je tvrdosť, ťažnosť a elasticita, ktoré môžu výrazne ovplyvniť proces dierovania. Napríklad dierovanie tvrdého materiálu, ako je nehrdzavejúca oceľ, môže vyžadovať robustnejšiu konštrukciu formy v porovnaní s mäkším materiálom, ako je hliník.
Presné rozmery a tolerancie sú rozhodujúce pre zabezpečenie toho, aby konečný produkt spĺňal požadované špecifikácie. Výrobky nepravidelného tvaru majú často zložité geometrie, preto je nevyhnutné mať podrobné 3D modely alebo technické výkresy. Tieto budú slúžiť ako základ pre návrh formy a pomôžu pri identifikácii akýchkoľvek potenciálnych výziev na začiatku procesu. Okrem toho môže množstvo výroby ovplyvniť dizajn formy a výrobný proces. Veľkoobjemová výroba môže vyžadovať odolnejšie formy a automatizované dierovacie systémy na zvýšenie efektívnosti.
Vypracovanie štúdie uskutočniteľnosti
Keď jasne pochopíte požiadavky na produkt, ďalším krokom je vykonanie štúdie uskutočniteľnosti. To zahŕňa vyhodnotenie, či je možné dierovať výrobok nepravidelného tvaru pomocou dostupnej dierovacej technológie a zariadenia. Niektoré faktory, ktoré je potrebné vziať do úvahy počas štúdie uskutočniteľnosti, zahŕňajú požadovanú silu dierovania, dostupnosť oblasti dierovania a potenciál deformácie materiálu.
Výpočet dierovacej sily je rozhodujúci pre určenie vhodného zariadenia a zabezpečenie toho, aby forma odolala tlaku. Dierovacia sila závisí od niekoľkých faktorov, vrátane hrúbky materiálu, pevnosti v šmyku a obvodu dierovaného tvaru. Pokročilé softvérové nástroje možno použiť na simuláciu procesu dierovania a presné odhadnutie sily dierovania.
Ďalším kritickým faktorom je dostupnosť miesta dierovania. Výrobky nepravidelného tvaru môžu mať výčnelky alebo vybrania, ktoré sťažujú prístup k určitým oblastiam na dierovanie. V takýchto prípadoch môžu byť potrebné špeciálne nástroje alebo viackrokové dierovacie procesy. Okrem toho je dôležité zvážiť možnosť deformácie materiálu počas dierovania. Nepravidelné tvary môžu spôsobiť nerovnomerné rozloženie napätia, čo vedie k deformácii alebo praskaniu materiálu. Aby sa tieto problémy minimalizovali, musia byť navrhnuté správne podperné a upínacie mechanizmy.
Navrhovanie štruktúry formy
Na základe výsledkov štúdie uskutočniteľnosti je ďalším krokom návrh konštrukcie formy. Konštrukcia formy pozostáva z niekoľkých komponentov, vrátane matrice, razidla, stieracej dosky a vodiacich kolíkov. Každý komponent hrá kľúčovú úlohu v procese dierovania a musí byť starostlivo navrhnutý, aby sa zabezpečil optimálny výkon.
Forma je stacionárna časť formy, ktorá poskytuje tvar pre vyseknutý výrobok. Musí byť vyrobený z tvrdého materiálu odolného voči opotrebovaniu, ako je napríklad nástrojová oceľ, aby odolal vysokým tlakom a opakovaným nárazom počas dierovania. Tvar matrice by mal zodpovedať nepravidelnému tvaru výrobku a mal by mať hladkú povrchovú úpravu, aby sa znížilo trenie a zabránilo sa prilepeniu materiálu.
Razník je pohyblivá časť formy, ktorá tlačí materiál cez matricu, aby vytvoril dierovaný tvar. Musí byť tiež vyrobený z tvrdého a odolného materiálu a jeho tvar by mal byť doplnkový k matrici. Dierovač by mal mať ostrú reznú hranu, aby sa zabezpečilo čisté a presné dierovanie.
Stieracia doska sa používa na odstránenie vyrazeného materiálu z razidla a zabránenie jeho prilepeniu. Mala by byť navrhnutá tak, aby poskytovala dostatočnú silu na odizolovanie materiálu a zároveň nepoškodila produkt. Vodiace kolíky sa používajú na zabezpečenie správneho zarovnania razníka a matrice, čo je nevyhnutné pre presné dierovanie.
Výber správnych materiálov
Výber správnych materiálov pre komponenty formy je rozhodujúci pre zabezpečenie dlhej životnosti a výkonu dierovacej formy. Ako už bolo spomenuté, nástrojová oceľ je obľúbenou voľbou pre matricu a razidlo kvôli svojej vysokej tvrdosti, odolnosti proti opotrebovaniu a húževnatosti. Rôzne druhy nástrojovej ocele však majú rôzne vlastnosti, preto je dôležité vybrať si vhodnú triedu na základe špecifických požiadaviek procesu dierovania.
Okrem nástrojovej ocele sa môžu na komponenty formy použiť aj iné materiály, ako je hliník pre stieraciu dosku alebo mosadz pre vodiace kolíky. Tieto materiály sa vyberajú pre ich špecifické vlastnosti, ako je nízka hmotnosť, odolnosť proti korózii alebo nízke trenie.
Zahŕňa bezpečnostné prvky
Bezpečnosť je najvyššou prioritou v akomkoľvek výrobnom procese a dizajn dierovacej formy nie je výnimkou. Pri navrhovaní dierovacej formy pre výrobky nepravidelného tvaru je dôležité začleniť bezpečnostné prvky na ochranu obsluhy a predchádzanie nehodám.
Niektoré bežné bezpečnostné prvky zahŕňajú bezpečnostné kryty, ktoré zabraňujú prístupu do oblasti dierovania počas prevádzky, tlačidlá núdzového zastavenia a blokovanie, aby sa zabezpečilo, že stroj bude fungovať len vtedy, keď sú splnené všetky bezpečnostné podmienky. Okrem toho by forma mala byť navrhnutá tak, aby sa minimalizovalo riziko vymrštenia materiálu alebo odletujúcich úlomkov, ktoré môžu spôsobiť zranenie.
Prototypovanie a testovanie
Pred hromadnou výrobou dierovacej formy je vhodné vytvoriť prototyp a vykonať testovanie. Prototyp umožňuje zhodnotiť dizajn a funkčnosť formy a vykonať potrebné úpravy. Počas testovania môžete merať silu dierovania, presnosť dierovaného tvaru a kvalitu konečného produktu.
Ak sa počas testovania zistia nejaké problémy, ako je nadmerná deformácia materiálu alebo nepresné dierovanie, dizajn formy sa môže zodpovedajúcim spôsobom upraviť. Tento iteračný proces pomáha zabezpečiť, aby konečná forma spĺňala požadované špecifikácie a fungovala optimálne.
Záver
Návrh dierovacej formy pre výrobky nepravidelného tvaru si vyžaduje kombináciu technickej odbornosti, kreativity a pozornosti k detailom. Dodržiavaním krokov načrtnutých v tomto blogu môžete zvýšiť šance na úspech pri navrhovaní vysokokvalitnej dierovacej formy, ktorá spĺňa špecifické požiadavky vašich výrobkov nepravidelného tvaru.

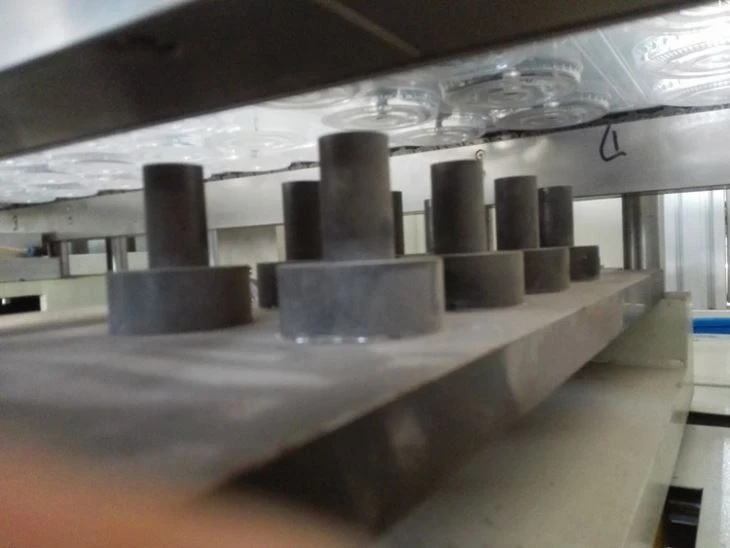

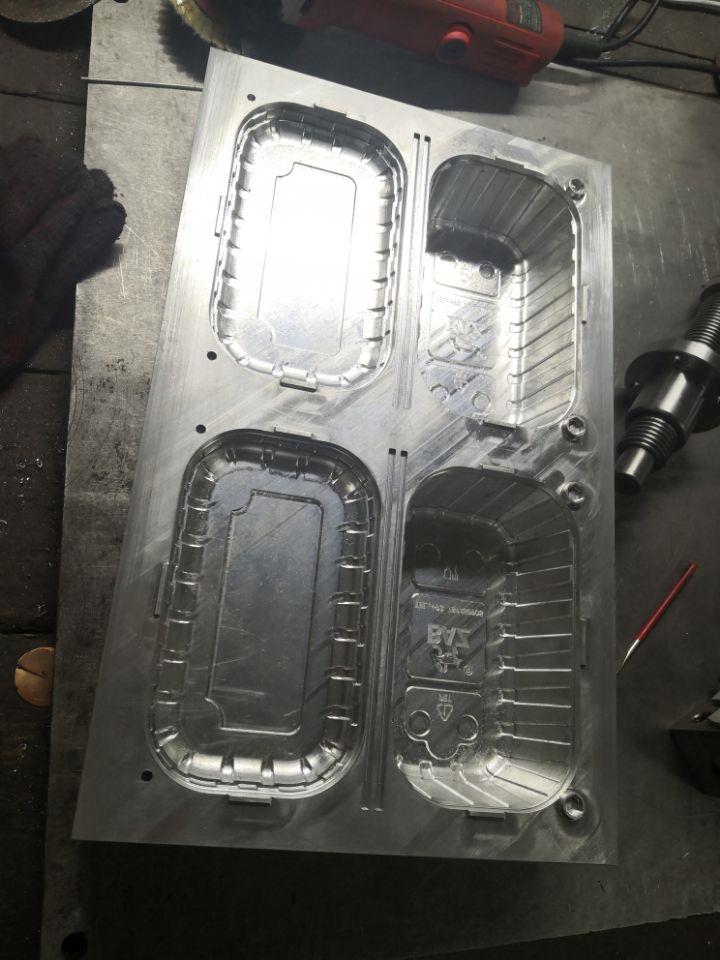

Ak ste na trhu pre aDierovacia formapre vaše výrobky nepravidelného tvaru, alebo ak hľadáteRezacia formaaFormovacia forma pre stroj na tvarovanie za teplariešenia, rád prediskutujem vaše požiadavky a poskytnem vám prispôsobené riešenie. Neváhajte nás kontaktovať a iniciovať diskusiu o obstarávaní. Teším sa na vašu odpoveď a na pomoc pri dosahovaní vašich výrobných cieľov.
