Prevodovka v extrudéri je kľúčovým komponentom, ktorý hrá zásadnú úlohu v celkovej prevádzke a výkone zariadenia. Ako popredný dodávateľ vytláčacích strojov som bol na vlastnej koži svedkom významu dobre fungujúcej prevodovky pri zabezpečovaní účinnosti a kvality procesu vytláčania. V tomto blogovom príspevku sa ponorím do funkcií prevodovky v extrudéri a vysvetlím, prečo je nevyhnutnou súčasťou systému.
1. Zníženie rýchlosti a zvýšenie krútiaceho momentu
Jednou z primárnych funkcií prevodovky vo vytláčacom stroji je zníženie vysokorýchlostnej rotácie motora na nižšiu, pre závitovku vhodnejšiu rýchlosť. Motor typicky pracuje pri relatívne vysokej rýchlosti otáčania, ktorá nie je priamo kompatibilná s požiadavkami procesu vytláčania. Závitovka v extrudéri sa musí otáčať pomalšou, kontrolovanou rýchlosťou, aby sa plastový materiál správne prepravil, roztavil a premiešal.
Prevodovka toto zníženie otáčok dosahuje pomocou sady ozubených kolies s rôznym počtom zubov. Pomer počtu zubov na vstupnom ozubenom kolese (pripojenom k motoru) k počtu zubov na výstupnom kolese (pripojenom k skrutke) určuje pomer zníženia rýchlosti. Napríklad, ak má vstupný prevod 20 zubov a výstupný prevod 100 zubov, pomer zníženia rýchlosti je 5:1. To znamená, že na každých päť otáčok vstupného prevodu vykoná výstupný prevod jednu otáčku.
Prevodovka zároveň zvyšuje krútiaci moment. Krútiaci moment je rotačná sila, ktorá spôsobuje otáčanie objektu. Podľa princípu zachovania energie sa pri znížení rýchlosti úmerne zvyšuje krútiaci moment. V kontexte extrudéra je zvýšený krútiaci moment potrebný na prekonanie odporu, s ktorým sa stretáva závitovka, keď tlačí plastový materiál cez valec. Plastový materiál má určitú viskozitu a trenie vo vnútri valca a skrutka potrebuje dostatočný krútiaci moment na udržanie kontinuálneho a stabilného procesu vytláčania.
2. Prenos výkonu
Prevodovka slúži ako zariadenie na prenos sily medzi motorom a skrutkou. Účinne prenáša mechanickú silu generovanú motorom na závitovku, čo umožňuje závitovke vykonávať svoje funkcie dopravy, tavenia a miešania plastového materiálu. Dobre navrhnutá prevodovka minimalizuje straty výkonu počas procesu prenosu a zaisťuje, že väčšina energie generovanej motorom sa efektívne využije na operáciu vytláčania.
Účinnosť prenosu výkonu prevodovky závisí od viacerých faktorov vrátane kvality ozubených kolies, systému mazania a celkovej konštrukcie prevodovky. Vysokokvalitné ozubené kolesá s presnými profilmi zubov a hladkými povrchmi môžu znížiť trenie a opotrebovanie, čím sa zlepší účinnosť prenosu sily. Správny mazací systém je tiež nevyhnutný na zníženie trenia a odvádzanie tepla generovaného počas prevádzky ozubených kolies.
3. Rozloženie zaťaženia
Vo vytlačovacom stroji je závitovka počas procesu vytláčania vystavená rôznym zaťaženiam. Tieto zaťaženia môžu byť spôsobené tlakom plastového materiálu, odporom matrice a nerovnomerným rozložením materiálu v hlavni. Prevodovka pomáha rozložiť toto zaťaženie rovnomerne medzi komponenty systému.
Použitím viacerých ozubených kolies v prevodovke je zaťaženie rozdelené medzi rôzne zuby a ozubené hriadele. Tým sa znižuje namáhanie jednotlivých komponentov a predlžuje sa životnosť prevodovky a ďalších súvisiacich dielov. Napríklad vo viacstupňovej prevodovke sa zaťaženie postupne prenáša z jedného prevodového stupňa na druhý, čím sa zabezpečí, že žiadne jednotlivé ozubené koleso alebo hriadeľ nebude preťažený.
4. Ovládanie smeru
Prevodovku je možné použiť aj na ovládanie smeru otáčania skrutky. Pri niektorých procesoch vytláčania môže byť potrebné obrátiť smer otáčania skrutky. To sa dá dosiahnuť použitím špeciálneho typu prevodovky s reverzným mechanizmom. Napríklad planétová prevodovka môže byť navrhnutá tak, aby menila smer výstupného hriadeľa zaradením rôznych sád ozubených kolies.
Riadenie smeru je užitočné v určitých aplikáciách, ako napríklad pri preplachovaní extrudéra alebo pri vykonávaní operácií údržby. Umožňuje väčšiu flexibilitu pri prevádzke vytláčacieho stroja.
5. Presné ovládanie rýchlosti
Prevodovka okrem redukcie otáčok umožňuje presné riadenie otáčok skrutky. To je rozhodujúce pre dosiahnutie konzistentných a vysoko kvalitných výsledkov extrúzie. Rôzne plastové materiály majú rôzne požiadavky na spracovanie a rýchlosť skrutky je potrebné prispôsobiť, aby sa zabezpečilo správne tavenie, miešanie a tvarovanie materiálu.
Moderné prevodovky extrudérov často obsahujú pokročilé riadiace systémy, ako sú pohony s premenlivou frekvenciou (VFD) a riadenie servomotorov. Tieto systémy dokážu presne nastaviť rýchlosť motora a tým aj rýchlosť skrutky. Jemným doladením rýchlosti závitovky môžu výrobcovia optimalizovať proces vytláčania pre rôzne materiály a špecifikácie produktov.
Naša ponuka vytláčacích strojov
Ako dodávateľ vytláčacích strojov ponúkame široký sortiment vytláčacích strojov s vysokovýkonnými prevodovkami. nášVeľkokapacitná linka na extrudovanie plastových granúl na recykláciuje určený na veľkosériovú recykláciu plastových materiálov. Prevodovka v tomto stroji je skonštruovaná tak, aby zvládala vysoké krútiace momenty a poskytovala stabilnú reguláciu otáčok, čo zaisťuje efektívnu a nepretržitú prevádzku.

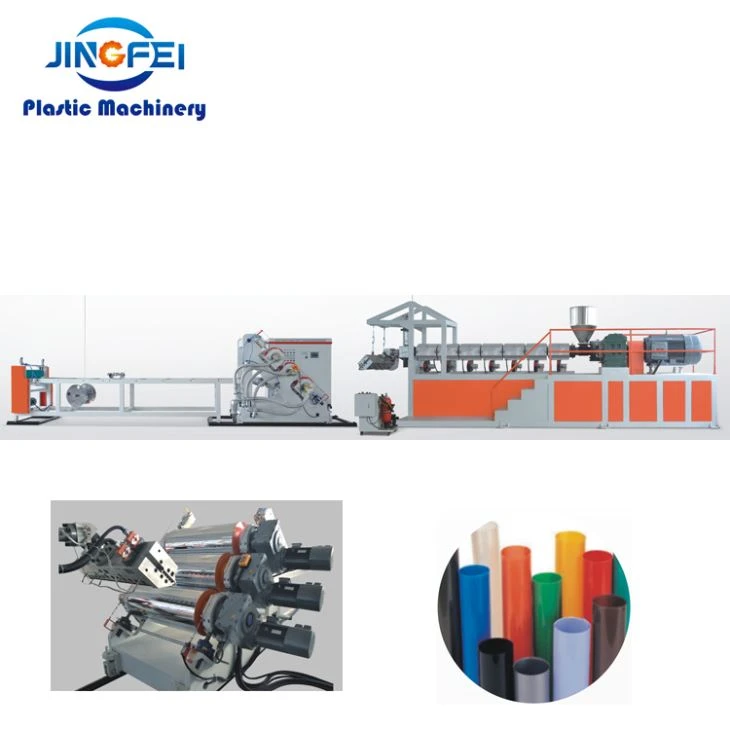

nášAutomatická vytláčacia linka PS PPje vhodný na spracovanie polystyrénových (PS) a polypropylénových (PP) materiálov. Prevodovka tejto rady je optimalizovaná pre presné nastavenie rýchlosti, čo umožňuje výrobu vysoko kvalitných produktov PS a PP.
Pre menšie prevádzky je našaLinka extrudéra plastových granúl s jednou skrutkouje nákladovo efektívne riešenie. Prevodovka v tomto stroji je kompaktná, ale výkonná, poskytuje spoľahlivý prenos výkonu a zníženie rýchlosti.
Ak máte záujem o vytláčací stroj, pozývame vás, aby ste nás kontaktovali pre viac informácií a prediskutovali vaše špecifické požiadavky. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho extrudéra s vhodnou prevodovkou pre vašu aplikáciu.
